ESUTECHの対応能力について
種類：自動車
使用ソフト：CATIA・NX
項目：

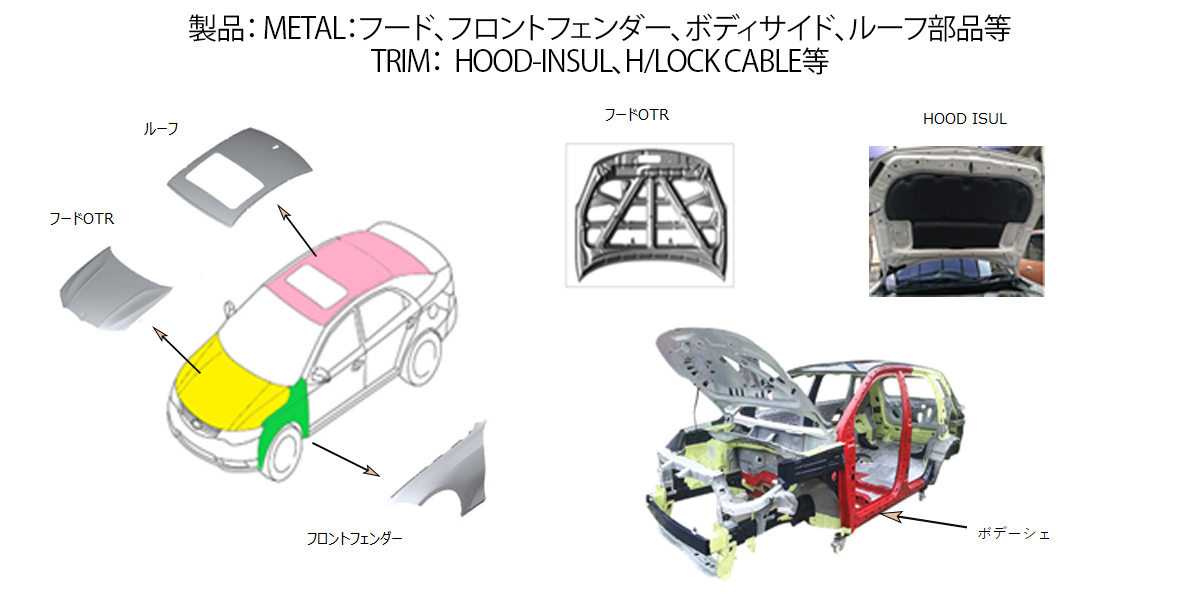

・車体ボディー設計業務対応（プレス部品）

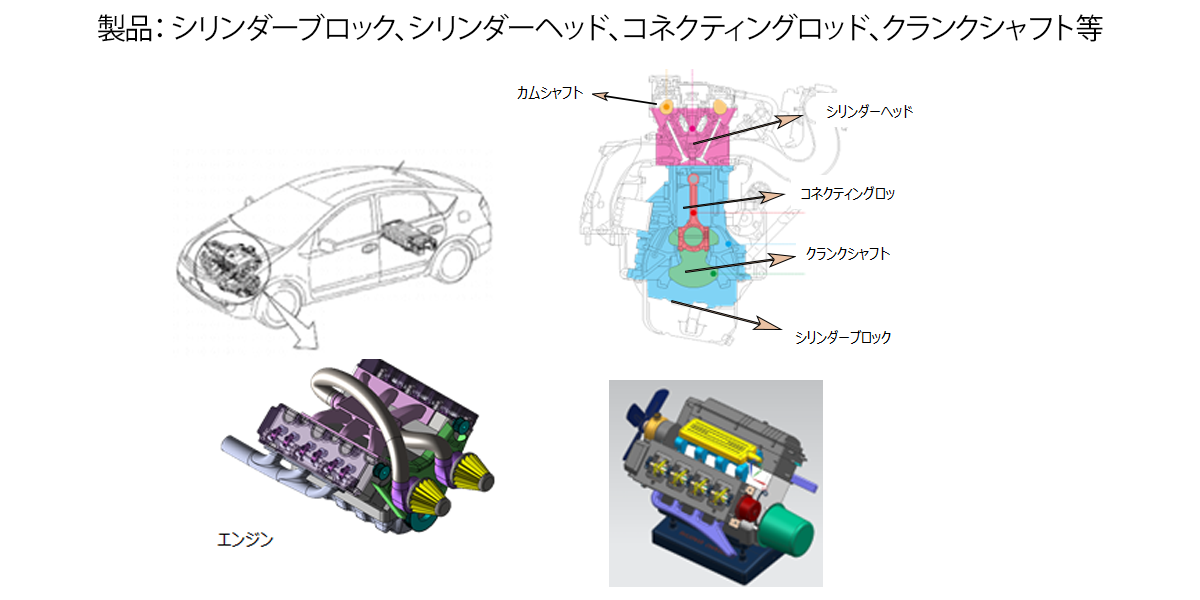

・エンジン部品設計（樹脂部品/金型部品等）
対応内容：
★２次元設計（2D図面作成）：
製品作成のため、部品図や組立図、資料図などの業務をおこなう：
・組立図（Assy図）は製品全体を表す図面となるため、単品図作成が必要です。
・立体物（3Dデータ）で平面図、正面、上面、左(右)面に展開して部品の材料や表面処理、塗装を決めて、寸法や寸法公差、幾何公差、注記事項などを記載していきます。

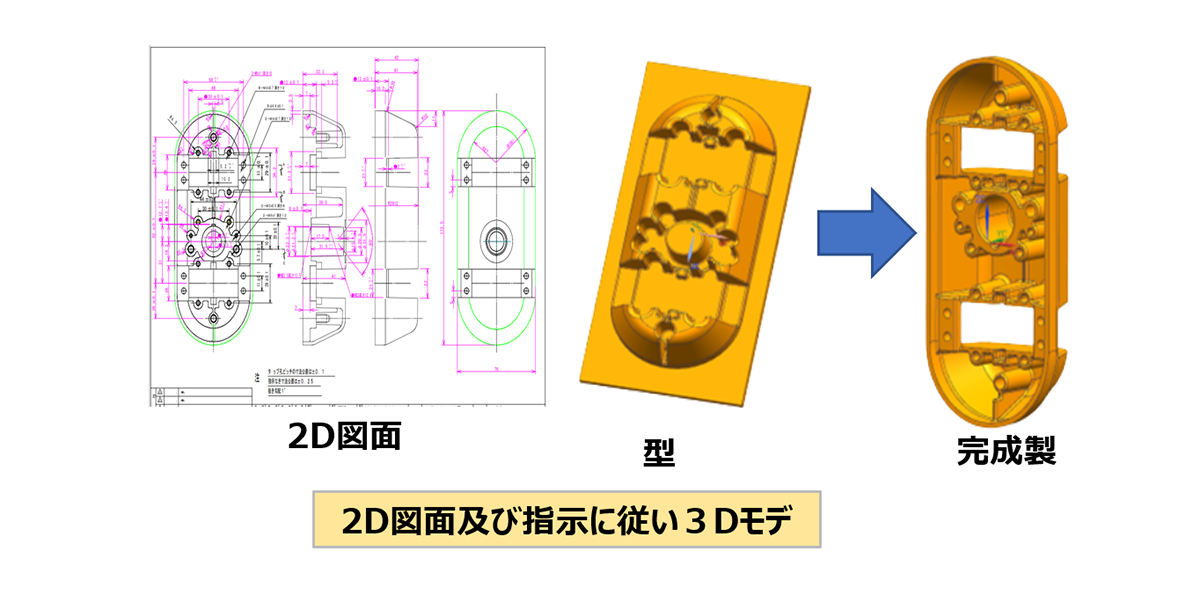

★3次元設計（3Dモデリング作成）：
設計・製造工程のデジタル化を目的に3D CADデータ作成の
業務を行う。
・2D図面（正面、上面、左(右)面）から立体物へ変換業務のこと。
★設計業務：
・基本設計業務は以下のプロセスで対応出来ます。
①お客様のご依頼→②仕様打ち合わせ→④計画立て→⑤基本設計・DR→⑥詳細設計・DR→⑦納品。
・ASSYレイアウト設計、詳細設計、2D図、3D図作成。
・デザイン・生産技術フィジビリティと断面検討。
・お客様の課題を伺い、問い合わせやご提案・納品の検図を担当すること。
・各サプライヤーに日程調整、情報共有を行う。
・DR用の資料作成など。
種類：自動車
使用ソフト：CATIA・NX
項目：
・外装設計業務（樹脂部品）
・内装設計業務（樹脂部品）
対応内容：
★2D図面作成：
製品作成のため、部品図や組立図、資料図などの業務をおこなう：
・組立図（Assy図）は製品全体を表す図面となるため、単品図作成が必要です。
・立体物（3Dデータ）で平面図、正面、上面、左(右)面に展開して部品の材料や表面処理、塗装を決めて、寸法や寸法公差、幾何公差、注記事項などを記載していきます。
★3Dモデリング作成：
設計・製造工程のデジタル化を目的に3D CADデータ作成の
業務を行う。
・2D図面（正面、上面、左(右)面）から立体物へ変換業務のこと。
.png)

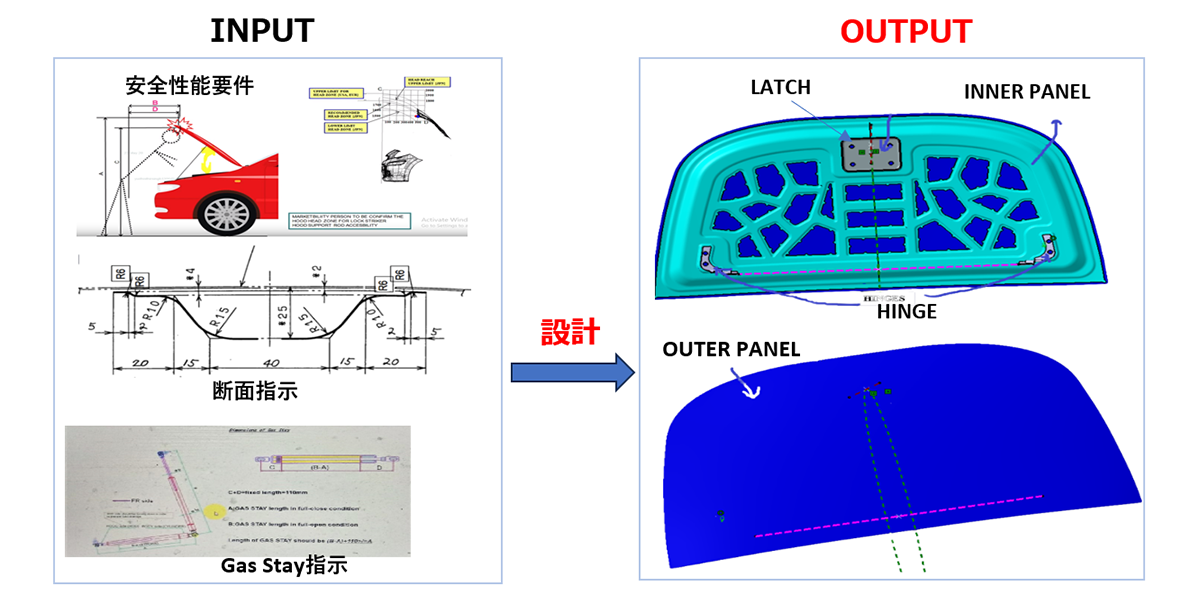

★設計業務：
・基本設計業務は以下のプロセスで対応出来ます。
①お客様のご依頼→②仕様打ち合わせ→④計画立て→⑤基本設計・DR→⑥詳細設計・DR→⑦納品。
・ASSYレイアウト設計、詳細設計、2D図、3D図作成。
・デザイン・生産技術フィジビリティと断面検討
・各サプライヤーに日程調整、情報共有を行う。
・DR用の資料作成など。
.png)
種類：自動車
使用ソフト：CATIA・NX
項目：
・ハーネスレイアウト設計
対応内容：
★設計業務：
・ASSYのレイアウト設計、詳細設計、2D図、３D図作成。
・加工図作成、試作依頼書作成など、設計通知作成。
基本設計から→実施設計（詳細設計）まで
・仕様提示（周辺部品／固定／接触位置など）の情報から単部品とアセンブリの3Dモデリング作成及びデータのレイアウトの業務
・周辺部品と干渉及びクリアランス検証のこと。
・指示に従い3Dデータの形状を修正する。又修正するときに状
況に合わせてデータの設計を検討して提案形状も対応可能です。
・３Dモデリング→単部品図とアセンブリ図作成など
・その他：設変変更など。
.png)
・リバースエンジニアリング業務対応
対応内容：
★対応業務：
3Dスキャンデータ（STL）から3Dモデリング化の対応可能です。
・サーフェス、ソリッドデータ等、小物（パイプ・ブラケット）から大物まで
.png)
種類：機械
使用ソフト：CATIA・NX・ICAD
項目：
・生産設備・検査装置設計
対応内容：
★設計業務：
・各部品をLAYOUTして設備になります。
・器械に動きを付きます。
・図面を参考して個別部品を作成します。
Asemblyに作成したデータをlayoutして完全の設備に作ります。
取説図通りに設備データをLAYOUTして工場になります。
.png)
・輸送機器の設計業務（コンベヤなど）
対応内容：
★2D図面/3Dモデリング作成：

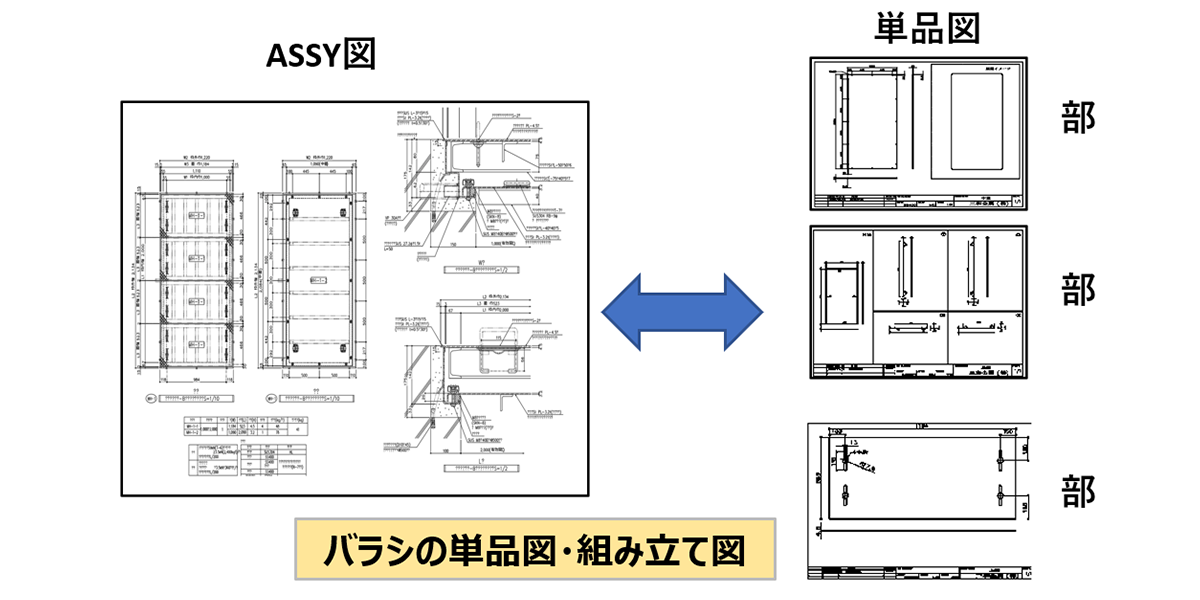

・バラシの単品図・組み立て図作成。

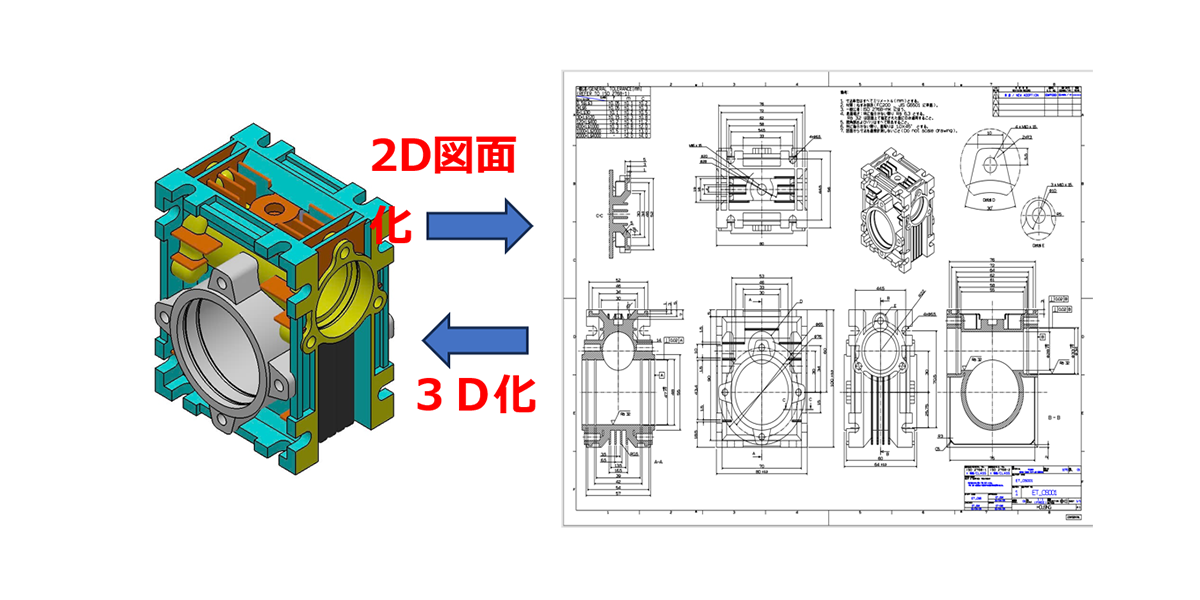

・2D図面から3Dモデリング作成
★設計業務：
・基本設計業務は以下のプロセスで対応出来ます。
①お客様のご依頼→②仕様打ち合わせ→④計画立て→⑤基本設計・DR→⑥詳細設計・DR→⑦納品。
.png)
サンプル：
・2D図
・3Dモデル
・設計業務
